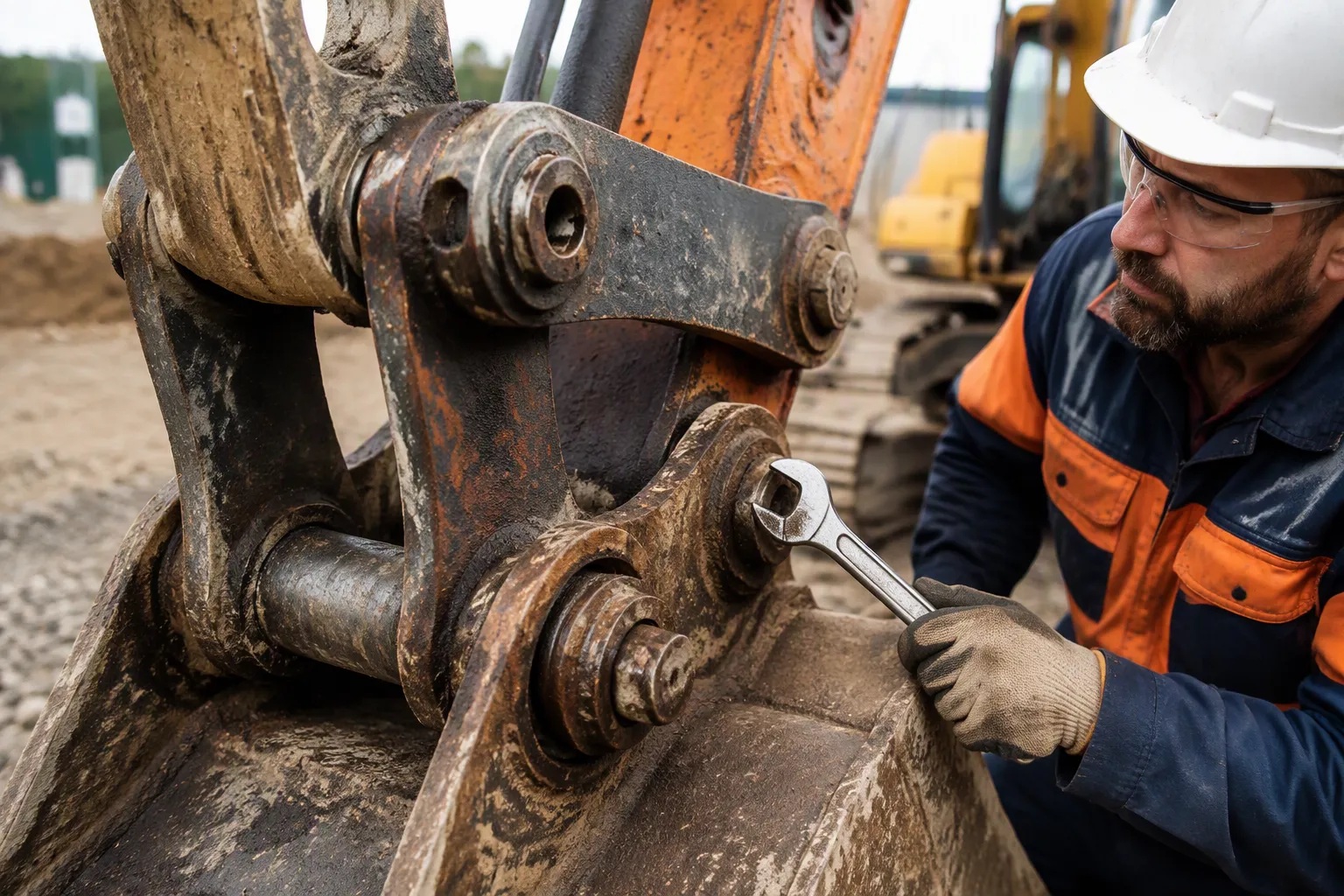

Você provavelmente enfrentará um dos cinco principais problemas de articulação da caçamba durante operações pesadas: pinos e buchas desgastados, elos H e elos laterais trincados ou tortos, orelhas da caçamba alargadas e furos desgastados, retentores soltos ou componentes de articulação emperrados e desalinhados. O ciclo constante de cargas, detritos abrasivos, sobrecarga severa e esquecimento dos cronogramas de lubrificação aceleram drasticamente esse desgaste mecânico. Cada problema descrito abaixo aborda sintomas específicos, causas raiz subjacentes e uma solução confiável baseada em peças. O reparo precoce e proativo protege o cilindro da caçamba, o braço e a geometria geral da lança, enquanto a obtenção de Excavator Parts Bucket Link Parts de qualidade garante que o reparo permaneça durável sob condições de trabalho severas.

Durante operações pesadas exigentes, os proprietários de escavadeiras provavelmente enfrentarão um dos cinco principais problemas de articulação da caçamba: pinos e buchas desgastados, elos H e elos lateral trincados ou tortos, orelhas da caçamba alargadas com furos desgastados, retentores soltos ou componentes de articulação emperrados e desalinhados. Esses problemas não são apenas pequenos inconvenientes; eles impactam diretamente a eficiência de escavação e a segurança operacional da sua máquina.

As causas raiz dessas falhas são frequentemente uma combinação de ambientes de trabalho agressivos e estresse operacional. O ciclo constante de cargas, detritos abrasivos penetrando nas articulações, sobrecarga severa durante a quebra de rochas e cronogramas de lubrificação esquecidos aceleram drasticamente o desgaste mecânico. Além disso, o dimensionamento inadequado da caçamba ou reparos de solda ruins podem criar concentrações severas de tensão, levando a uma fadiga estrutural repentina.

Para diagnosticar esses problemas precocemente, os operadores devem procurar por sintomas específicos. Folga excessiva ou "jogo" na caçamba indica pinos e buchas desgastados. Trincas visíveis ou curvatura ao longo dos braços de articulação sinalizam falha estrutural. Se as orelhas da caçamba estiverem alargadas, o pino falhará em reter o torque, causando desalinhamento. Além disso, se a articulação travar ou parecer lenta, isso geralmente aponta para um componente torto ou falta de lubrificação adequada.

Ignorar esses sintomas leva a consequências catastróficas. Uma articulação desgastada transfere cargas de choque anormais para o cilindro hidráulico, o braço e a geometria geral da lança. Isso não apenas destrói o alinhamento dos seus principais componentes de escavação, mas também leva a paradas extremamente custosas e grandes reparos estruturais.
O reparo precoce e proativo é a chave para proteger sua frota. Ao lidar com componentes desgastados imediatamente, você preserva a integridade do seu sistema hidráulico. Quando chegar a hora de substituir peças, adquirir Excavator Parts Bucket Link Parts garante que o reparo permaneça durável sob as condições de trabalho mais severas. Pinos de alta qualidade tratados termicamente, elos H reforçados e buchas precisas restauram a geometria de fábrica e fazem com que seu maquinário pesado retorne ao desempenho máximo.

Principais Pontos

• Substitua pinos e buchas desgastados como um conjunto correspondente imediatamente para manter o conjunto de articulação perfeitamente alinhado e evitar mais danos estruturais prematuros.

• Renove elos H e elos laterais tortos juntos para restaurar completamente a geometria correta de fábrica, os ângulos de escavação e o controle da caçamba.

• Use mandrilamento de linha especializado e soldagem precisa para consertar orelhas de caçamba alargadas e furos desgastados para um ajuste seguro e duradouro e um reparo estrutural.

Pinos Desgastados, Buchas e Excavator Parts Bucket Link Parts

Pinos e Buchas Desgastados

Uma caçamba solta e com folga é o seu primeiro sinal de aviso de degradação da articulação. Você normalmente ouvirá um som metálico distinto de batida ou estalo durante o ciclo de recolhimento da caçamba, e a caçamba oscilará visivelmente ou terá dificuldade para manter um nível preciso. Profundas ranhuras, pontos planos polidos ou descamação superficial nos pinos de aço confirmam que a articulação está completamente além da recuperação. O desgaste unilateral ou assimétrico geralmente aponta para carga lateral irregular, um pino torto ou perda de coaxialidade nos furos da chapa da orelha estrutural.

A lubrificação deficiente ou inadequada impulsiona a esmagadora maioria desse dano de metal com metal. Graxa de alta qualidade forma uma película protetora e viscosa entre as superfícies metálicas de contato, agindo como um amortecedor vital contra cargas de impacto. Intervalos de lubrificação esquecidos, excesso de graxa que estoura as vedações de borracha e a intrusão de finos detritos destroem essa película protetora e aceleram drasticamente o desgaste por atrito.

Sempre meça antes de decidir sobre um caminho de ação corretiva. Compare a folga radial medida entre pino e bucha com estes limites operacionais padrão:

O uso de calços apenas compra tempo temporário sob cargas leves. Uma vez que a folga da articulação excede a tolerância operacional segura, siga esta solução de instalação comprovada:

• Sempre substitua os pinos e buchas da escavadeira juntos como um conjunto correspondente para preservar o alinhamento coaxial ideal.

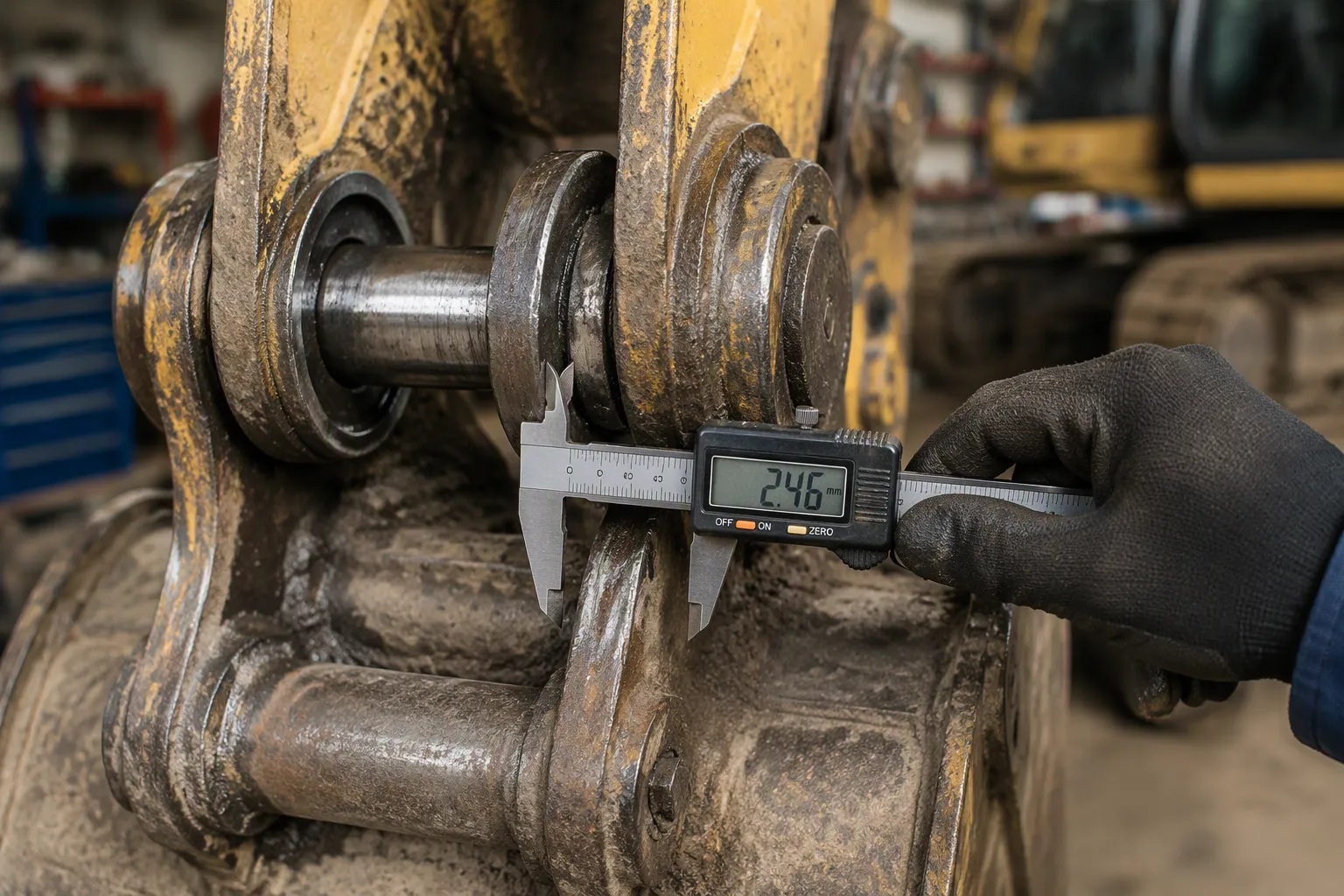

• Meça o furo da carcaça estrutural com precisão com um micrômetro interno e o pino de substituição com um micrômetro externo.

• Congele o pino de aço abaixo de −20 °C e pressione-o suavemente em uma bucha expandida termicamente por calor para atingir um ajuste com interferência adequado.

• Revestir toda a articulação montada completamente com graxa de molibdênio de alta temperatura, depois verifique a rotação suave e sem travamento com folga lateral zero.

Elos H e Elos Laterais Trincados ou Tortos

O estresse operacional excessivo e a sobrecarga pesada muito além dos limites do fabricante dobrarão ou torcerão permanentemente os elos H e elos laterais. Carga lateral pesada durante ciclos rápidos de giro, impactos acidentais contra utilidades enterradas e furos de pinos alargados torcem o chassi geral da escavadeira para fora do alinhamento. Fique atento a uma caçamba que balança excessivamente mesmo com pinos apertados, movimentos de torção durante o recolhimento da caçamba, furos distorcidos em formato de ovo e graxa que esguicha para os lados em vez de se distribuir pela superfície de rolamento. Fraturas finas por fadiga ao longo das costuras de solda estruturais perto do tubo central sinalizam falha catastrófica iminente.

O elo H transmite efetivamente a força massiva do cilindro hidráulico direto para a caçamba; os elos laterais, comumente chamados de elos basculantes, atuam como braços de pivô estabilizadores vitais. A restauração de ambos os componentes simultaneamente restabelece a geometria cinemática correta e o controle da caçamba. Os Fortune Excavator Bucket H Links Premium são fabricados estritamente de acordo com os padrões de qualidade OEM, garantindo um ajuste preciso para escavadeiras Komatsu PC200-7, PC300-7/8, PC400-7 e Hitachi ZX200, ZX330-5G e EX400, incluindo modelos populares como oKomatsu PC200-7 PC300-8 Excavator H Link. Ao executar reparos, siga estas diretrizes:

• Substitua o elo H central e ambos os elos laterais correspondentes juntos como um conjunto estrutural completo.

• Renove todos os pinos e buchas de conexão em cada ponto de pivô dentro do conjunto de articulação e pinos.

• Escolha componentes do elo da caçamba para serviços pesados e com proteção contra corrosão se operar em locais de trabalho altamente empoeirados, enlameados ou úmidos.

• Relubrifique todos os pivôs do elo de basculamento rigorosamente dentro do prazo e verifique novamente o alinhamento da estrutura após qualquer reparo estrutural importante.

Problemas de emperramento de articulações e do sistema hidráulico da caçamba

Uma geometria de articulação gasta e distorcida impõe uma tensão severa e anormal a todo o sistema hidráulico da caçamba da escavadeira. Uma geometria de articulação inadequada reduz drasticamente a força de desagregação na escavação e a eficiência de penetração no solo, forçando o cilindro hidráulico principal da caçamba a trabalhar significativamente mais para alcançar exatamente o mesmo corte. Portanto, reparar e alinhada a articulação mecânica é uma parte essencial para prevenir falhas hidráulicas prematuras na caçamba, em vez de tratá-la como um trabalho de manutenção completamente separado.

Orelhas da caçamba alongadas e furos desgastados

A corrosão ambiental e o ciclo contínuo de cargas pesadas abrem e deformam gradualmente as orelhas da caçamba e os furos estruturais ao longo do tempo. Cada ciclo de escavação transmite cargas de choque intensas diretamente através dos pinos de articulação, fazendo com que o furo de aço perca lentamente sua forma circular original. Você notará um comportamento irregular de recolhimento da caçamba, um ruído metálico audível ao girar ou movimentar a caçamba e um desgaste acelerado visível nos componentes de articulação adjacentes. Esses sintomas normalmente surgem quando componentes de orelhas desgastados, soltos ou danificados causam emperramento mecânico, folga excessiva nas juntas ou imensa tensão nos cilindros hidráulicos.

Sempre meça o diâmetro interno do furo minuciosamente antes de escolher um caminho de reparo. Consulte o guia de diagnóstico abaixo:

O mandrilhamento em linha profissional restaura eficazmente o tamanho do furo, a forma concêntrica e o alinhamento preciso de volta às especificações originais de fábrica. Os técnicos recuperam o metal base danificado por meio de soldagem especializada e, em seguida, usinam-no de volta às dimensões exatas tomando como referência a linha de centro real da orelha. A obtenção de peças de qualidade para escavadeiras, como peças do elo da caçamba, ajuda a restaurar a geometria adequada da articulação e mantém toda a junta de pivô funcionando suavemente conforme projetado.

Retentores soltos e articulação da escavadeira desalinhada

Buchas gastas, elos laterais tortos ou ferragens soltas empurram rapidamente todo o conjunto de articulação da escavadeira para fora do alinhamento adequado. Ferragens de retenção soltas, danificadas ou ausentes fazem com que as falhas piorem extremamente rápido. Fique atento a movimentos laterais anormais nas juntas de pivô, acúmulo de pó de metal avermelhado fresco ao redor de um ponto de pivô e uma batida metálica seca substituindo uma junta antes silenciosa. Um parafuso de retenção solto ou anel elástico pode se soltar completamente despercebido até que o pino de aço pesado saia inteiramente de seu furo. Ignorar inspeções diárias básicas transforma um pequeno conserto de ferragens em uma grande quebra catastrófica.

Sempre instale retentores seguros em ambas as extremidades do pino seguindo rigorosamente o método de torque recomendado pelo fabricante e aplique graxa nova antes de iniciar o próximo turno de trabalho. Componentes de alta qualidade como o Haste da Caçamba da Escavadeira Hitachi ZX200 ZX330-5Goferecem um ajuste confiável e de alta resistência para reparações de manutenção exigentes. Instalar novos elos do caçamba projetados com precisão corrige o alinhamento da estrutura e previne danos adicionais por esforço hidráulico. Escolha sempre peças de reposição para pinos e conexões robustas e com proteção contra corrosão se estiver trabalhando em ambientes de trabalho com poeira, abrasivos ou com alta umidade.

Sintomas como resposta hidráulica lenta, capacidade de elevação reduzida, movimento brusco do braço, sobreaquecimento do fluido hidráulico ou diminuição da eficiência de combustível indicam frequentemente problemas incipientes de emperramento mecânico que devem ser diagnosticados e reparados prontamente.

Sempre identifique o desgaste mecânico no início de seu ciclo. Um pino de aço desgastado ovaliza gradualmente sua bucha de bronze, a bucha desgastada subsequentemente desgasta o alojamento estrutural, e o reparo necessário escala rapidamente de uma simples troca de pino para uma soldagem complexa e mandrilamento. O articulamento folgado também força o sistema hidráulico a exigir significativamente mais potência, fazendo com que problemas hidráulicos persistentes na caçamba se acumulem rapidamente. Sempre substitua pinos e buchas antes que a folga interna se torne excessiva, protegendo os cilindros caros da sua caçamba contra graves tensões de carga lateral.

Pinos e buchas desgastados sempre batem, por isso você deve substituí-los juntos como um conjunto correspondente completo. Elos em H e elos laterais tortos torcem sob carga, portanto, você deve renovar ambos os lados simultaneamente. Furos de orelha alongados e furos desgastados exigem mandrilhamento de linha profissional. Retentores soltos exigem reinstalação imediata e torque adequado. Conjuntos de articulação desalinhados sempre exigem peças novas de articulação de caçamba para escavadeira. Estabeleça uma rotina rigorosa de manutenção para inspecionar, fazer a manutenção e substituir componentes desgastados da articulação da caçamba precocemente para manter o desempenho da máquina previsível e produtivo.

Perguntas frequentes

Reparos adequados na articulação da caçamba protegem todo o sistema hidráulico contra estresse excessivo. Sempre inspecione e faça a manutenção dos cilindros da caçamba da escavadeira imediatamente quando notar vazamentos externos de fluido, e planeje revisões mecânicas importantes antes que pequenas falhas se transformem em falhas custosas.

Como você identifica falhas na articulação da caçamba da escavadeira no campo?

Fique atento a uma caçamba solta e com folga, ruídos altos de batidas nos pontos de articulação durante o basculamento ou o recolhimento, movimento da caçamba irregular ou vacilante e desvio geral da posição da caçamba ao manter o nível. Articulações severamente desgastadas impõem forte tensão mecânica ao circuito hidráulico e convidam a problemas hidráulicos contínuos na caçamba.

O desgaste na articulação mecânica pode realmente causar grandes problemas hidráulicos na caçamba?

Sim, com certeza. Uma geometria de articulação ruim e com folga força os cilindros hidráulicos principais da caçamba a trabalharem muito mais contra o aumento da resistência mecânica. O fluido hidráulico aquece visivelmente, as vedações internas dos cilindros falham prematuramente e vazamentos persistentes de fluido hidráulico ocorrem inevitavelmente. Repare a articulação mecânica precocemente para limitar os problemas hidráulicos da caçamba e evitar perdas dispendiosas de fluido.

Quais tarefas a manutenção preventiva regular de articulações abrange?

A manutenção de rotina exige a lubrificação de todas as juntas de articulação rigorosamente dentro do prazo e a inspeção minuciosa de pinos, buchas, placas de travamento e retentores de parafusos. Verifique regularmente os níveis de fluido hidráulico e fique atento a vazamentos leves nas vedações perto dos cilindros da caçamba. A manutenção preventiva consistente identifica vedações gastas e pinos soltos muito antes que problemas menores se transformem em grandes falhas no sistema hidráulico da caçamba.
