Por que a sua máquina está perdendo potência? Verifique o cilindro hidráulico primeiro

Os cilindros hidráulicos são os músculos das máquinas pesadas. Toda vez que uma escavadeira escava, um trator de esteira empurra ou uma pá carregadeira levanta, o movimento vem da extensão e retração de um cilindro. Quando um cilindro falha, a máquina para, e o tempo de inatividade em um canteiro de obras é caro. Escolher um de reposição Cilindro hidráulico não é simplesmente uma questão de encontrar um parecido, porque o diâmetro interno, o diâmetro da haste, o curso e o tipo de montagem precisam corresponder à máquina e ao trabalho que ela realiza. Este guia explica como os cilindros funcionam, o que verificar antes de comprar e como mantê-los funcionando por mais tempo.

Como funciona um cilindro hidráulico

Um cilindro hidráulico converte pressão hidráulica em força linear. As peças principais são a camisa, o pistão, a haste, as tampas e as vedações. O óleo pressurizado entra por uma porta e empurra o pistão, que move a haste para dentro ou para fora. A haste se estende quando o óleo empurra o lado do pistão e se retrai quando o óleo empurra o lado da haste. A força que um cilindro produz depende da pressão e da área do pistão, enquanto a velocidade depende do fluxo de óleo.

Os cilindros em máquinas de construção trabalham em condições severas. Eles absorvem cargas de choque, trabalham sob alta pressão e operam ao ar livre sujeitos a poeira, lama e variações de temperatura. As vedações mantêm o óleo no interior e a sujeira no exterior, e geralmente são as primeiras peças a se desgastar. Compreender a construção básica ajuda ao comparar cilindros e ao descrever um problema para um fornecedor.

Sinais comuns de que um cilindro precisa de atenção

A maioria dos problemas nos cilindros desenvolve-se gradualmente, e a detecção precoce economiza tanto em custos de reparo quanto em tempo de inatividade. Fique atento a estes sinais durante a inspeção diária:

• Vazamento de óleo na vedação da haste ou nas tampas.
• Riscados, corrosão alveolar (pitting) ou ferrugem na superfície da haste cromada.
• Movimento lento ou fraco, mesmo quando a máquina trabalha com aceleração máxima.
• Deriva do cilindro, onde o acessório afunda lentamente quando o comando é liberado.
• Ruído incomum, como batidas ou chiados, durante o movimento.
• Deformação visível da haste ou danos nos pontos de montagem.

Um pequeno vazamento externo é um aviso, não um motivo para continuar trabalhando até o óleo acabar. Vedações desgastadas permitem que a contaminação entre no cilindro, e o óleo contaminado pode danificar o pistão, a camisa e até mesmo a bomba hidráulica principal. Reparar um cilindro com vazamento logo no início é quase sempre mais barato do que substituí-lo ou reparar a bomba.

Especificações chave a confirmar antes de comprar

Os cilindros podem parecer iguais por fora, mas as dimensões internas é que determinam a força e a velocidade. Confirme cada ponto abaixo com o fornecedor antes de fazer o pedido.

Se o cilindro antigo puder ser medido, essa é a maneira mais rápida de confirmar a especificação. Meça o diâmetro da haste, o diâmetro externo da camisa, os comprimentos totalmente estendido e totalmente retraído, e os tamanhos dos olhais dos pinos. Tire fotos da plaqueta de identificação antiga, se houver uma, já que muitas máquinas estampam o número da peça no próprio corpo do cilindro.

Aplicações de cilindros em escavadeiras e tratores de esteira

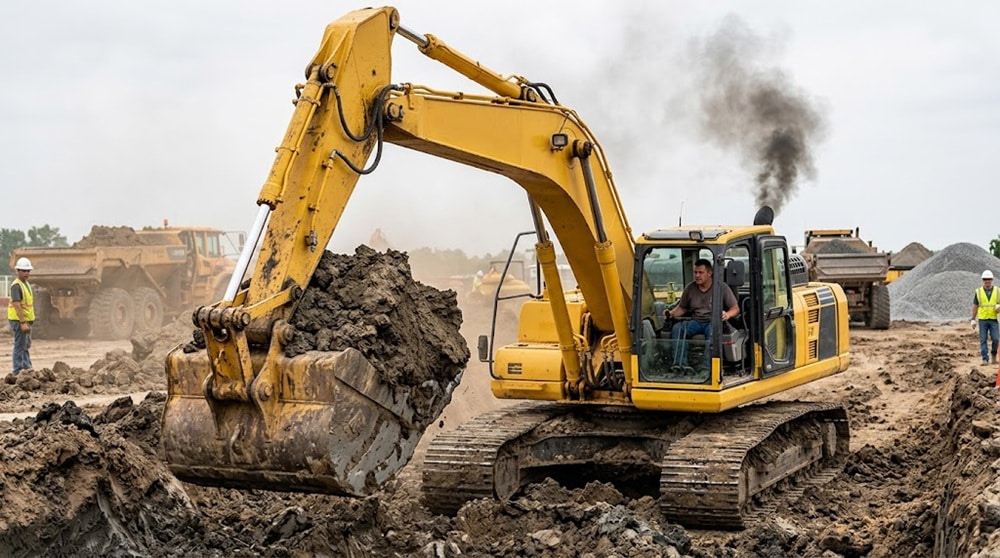

A mesma máquina usa vários cilindros diferentes. Em uma escavadeira, o cilindro da lança levanta a lança, o cilindro do braço move o braço e o cilindro da caçamba articula a caçamba. Em um trator de esteira, os cilindros de elevação levantam e abaixam a lâmina, enquanto os cilindros de inclinação e do escarificador controlam outros implementos. Cada cilindro tem seu próprio diâmetro interno, haste, curso e geometria de montagem, portanto, um cilindro de lança não pode simplesmente ser substituído por um cilindro de caçamba.

Máquinas como a Komatsu PC200-7 usam conjuntos dedicados de cilindro de lança, braço e caçamba, e as peças de reposição precisam corresponder com precisão ao layout original. É por isso que operadores experientes comparam cuidadosamente as dimensões de montagem e o curso, e é por isso que a Cilindros Hidráulicos para Tratores de Esteira linha é organizada com base no modelo da máquina e na posição do cilindro, para que a unidade correta possa ser identificada antes do pedido.

Por que as vedações e a qualidade da haste determinam a vida útil

Dois cilindros com as mesmas dimensões podem ter vidas úteis muito diferentes, dependendo da qualidade da vedação e da superfície da haste. A haste é a parte que se estende para a poeira e intempéries, e sua superfície cromada deve ser lisa e dura. Uma haste riscada destrói as vedações rapidamente, razão pela qual a proteção da haste é uma prioridade na manutenção.

O kit de vedação é o coração do cilindro. As vedações do pistão separam as duas câmaras de óleo, as vedações da haste mantêm o óleo no interior e a sujeira no exterior, e as vedações do raspador limpam a haste conforme ela se retrói. Ao comprar um cilindro de reposição ou um kit de vedação, verifique o material e a marca da vedação. Vedações de qualidade custam mais no início, mas geralmente economizam dinheiro ao longo da vida útil.

Manter a haste limpa e protegida é a maneira mais simples de estender a vida útil do cilindro. Limpe a haste após o trabalho em condições poeirentas, evite usá-la como degrau e corrija pequenos vazamentos antes que se tornem grandes.

Comprando um cilindro de reposição: o que preparar

Quando chegar a hora de fazer o pedido, prepare os seguintes detalhes para que o fornecedor possa identificar o cilindro correto:

• Marca, modelo e número de série da máquina.
• Posição do cilindro, como lança, braço, caçamba ou lâmina.
• Número de peça original da plaqueta de identificação do cilindro, se legível.
• Dimensões do diâmetro interno, haste e curso, ou o cilindro antigo para referência.
• Tipo de montagem e tamanhos dos pinos.

Para máquinas grandes e com carga pesada, como as escavadeiras Caterpillar E320DL, E330D, E336DL e E345D, os cilindros da lança e do braço suportam cargas extremas e trabalham em ciclos contínuos. Os proprietários das máquinas costumam procurar uma construção de serviço pesado com hastes fortes e vedações confiáveis, e conjuntos como o Cilindro Hidráulico de Elevação de Serviço Pesado mostram a diferença na qualidade de construção entre uma unidade padrão e uma projetada para ciclos exigentes. Pergunte sobre o material da haste, a marca da vedação e se o cilindro é testado sob pressão antes da entrega.

Dicas de manutenção para prolongar a vida útil do cilindro

A manutenção do cilindro é simples e envolve principalmente limpeza e observação. As seguintes práticas são recomendadas:

• Inspecione as hastes e vedações diariamente, especialmente após trabalhos com poeira ou lama.
• Mantenha a haste ligeiramente estendida quando a máquina estiver estacionada para proteger a superfície cromada contra danos causados por pedras.
• Use o óleo hidráulico correto e troque-o conforme o cronograma recomendado.
• Mantenha os suportes e pinos do cilindro lubrificados para evitar desgaste no sistema de articulação.
• Repare vazamentos externos prontamente e substitua os kits de vedação como um conjunto.
• Armazene cilindros sobressalentes na vertical com as portas tampadas para evitar a entrada de sujeira.

Uma pequena quantidade de atenção a cada dia evita a maioria das falhas nos cilindros. A maioria das substituições prematuras de cilindros ocorre devido a vazamentos ignorados, hastes danificadas e óleo contaminado, tudo o que pode ser evitado com cuidados básicos.

Perguntas frequentes

Como sei qual cilindro hidráulico serve na minha máquina?

Use primeiro o modelo da máquina e o número da peça original. Se o número da peça estiver faltando, meça o diâmetro interno, a haste, o curso e as dimensões de montagem, e confirme-os com o fornecedor.

Posso reconstruir meu cilindro antigo em vez de comprar um novo?

Muitas vezes sim, se o cilindro e a haste estiverem em boas condições. A substituição do kit de vedação pode restaurar um cilindro por uma fração do custo de uma unidade nova.

Por que meu cilindro desce quando estacionado?

Vazamento interno após a vedação do pistão é a causa mais comum. Peça para testar o cilindro e verifique a válvula de controle se o cilindro estiver em boas condições.

Qual é a diferença entre cilindros de lança, braço e caçamba?

Eles possuem dimensões diferentes de diâmetro interno, haste, curso e montagem, pois cada um move uma articulação diferente com uma carga e alcance distintos.

Cilindros hidráulicos de reposição (aftermarket) são tão bons quanto as peças originais?

A qualidade varia de acordo com o fabricante. Compare o material da haste, a marca da vedação e o processo de teste, e escolha um fornecedor que possa confirmar a especificação e fornecer suporte.

Conclusão

O cilindro hidráulico é um dos componentes mais exigidos em qualquer escavadeira, trator de esteira ou carregadeira. Confirme os detalhes de diâmetro interno, haste, curso e montagem antes de fazer o pedido, proteja a haste e as vedações durante a operação e corrija vazamentos precocemente. Com o cilindro certo e cuidados diários simples, a máquina mantém sua potência total de escavação e elevação por muitas horas de trabalho adicionais.

Entre em contato com fortunepart.com com o modelo da sua máquina e a posição ou número da peça do cilindro, e nós o ajudaremos a confirmar o cilindro hidráulico correto antes de você fazer o pedido.
