As peças do material rodante das escavadeiras suportam o peso da máquina e proporcionam tração em terrenos acidentados. Um material rodante em bom estado pode durar de 4.000 a 6.000 horas; o acúmulo de detritos aumenta o consumo de combustível. Peças de material rodante de qualidade garantem o funcionamento confiável da sua escavadeira. Este artigo explica as funções dos componentes, a interação do sistema e como a manutenção adequada prolonga a vida útil, incluindo a substituição de rodas dentadas e correntes de esteira a cada 3.000 a 5.000 horas.

Principais conclusões

• A manutenção regular das peças do material rodante evita paradas dispendiosas e prolonga a vida útil do equipamento.
• Componentes de qualidade, como correntes de esteira e rodas dentadas, trabalham em conjunto para manter sua escavadeira funcionando sem problemas.
• Inspecione diariamente a parte inferior do veículo e substitua as peças desgastadas imediatamente para evitar problemas maiores.

Componentes Essenciais do Material Rodante de Escavadeiras e Suas Funções

Cada sistema de peças de material rodante de escavadeira depende de diversos componentes que trabalham em conjunto. A Fortune fabrica uma linha completa: roletes de esteira, roletes de apoio, rodas dentadas, grupos de segmentos, rodas-guia dianteiras e traseiras, conjuntos de corrente de esteira, sapatas e protetores de esteira. Cada peça utiliza materiais de alta qualidade, como aço boro 40MnB/35MnB e aço liga 40SiMnTi. Processos avançados de forjamento, fundição e tratamento térmico conferem a essas peças excelente resistência ao desgaste e longa vida útil.

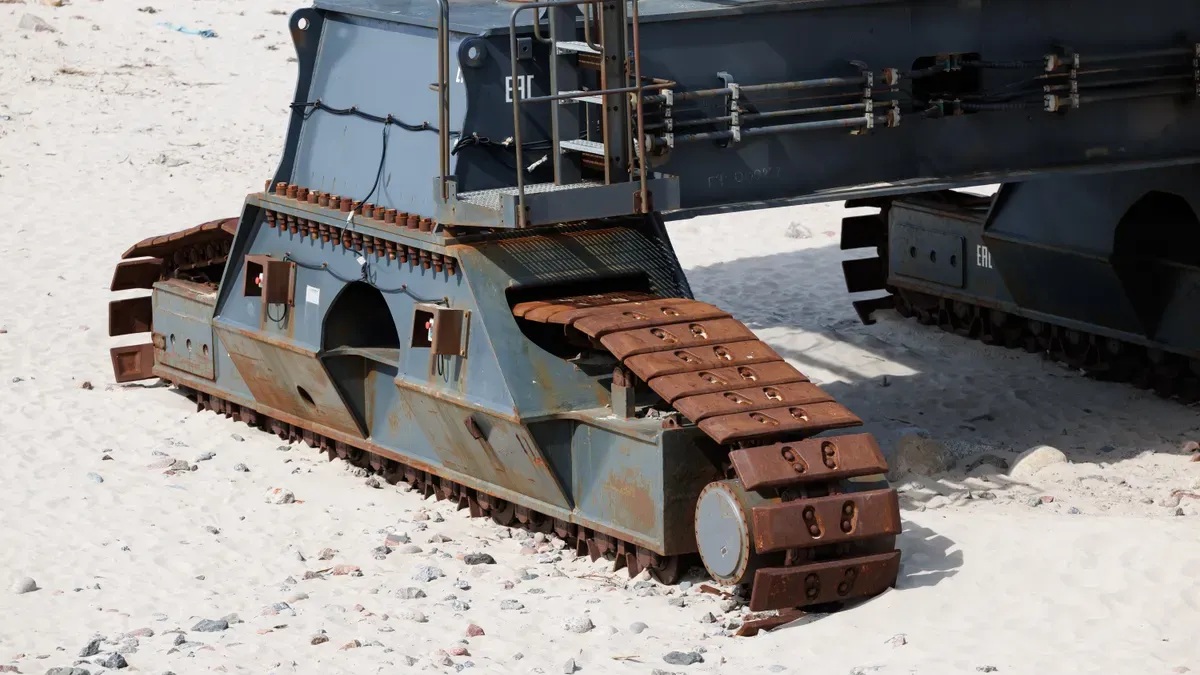

Correntes, sapatas e roletes de esteira

As esteiras formam a espinha dorsal do material rodante. O conjunto da esteira consiste em elos, pinos e buchas que se flexionam conforme a máquina se move. As sapatas da esteira são parafusadas nesses elos e se fixam no solo. A altura da garra determina a qualidade da tração. Uma sapata desgastada, com pouca garra restante, oferece pouca aderência e causa derrapagem da esteira.

Os roletes da esteira suportam o peso da máquina e mantêm a distância do solo. Os roletes inferiores deslizam sobre o trilho da esteira sob a estrutura. Os roletes de apoio sustentam a alça superior da esteira e evitam que ela ceda.Rolo de apoio do chassi para escavadeiras e tratores de esteira CaterpillarDesempenha um papel fundamental nesse processo. Mantém a corrente alinhada entre a roda guia e a roda dentada. A Fortune testa a dureza de cada rolete entre HRC50-60 e usina cada superfície com tolerâncias precisas.

Rodas dentadas, polias guia e tensionadores de esteira

As rodas dentadas de acionamento são parafusadas à transmissão final e convertem a potência do motor em movimento da esteira. Seus dentes engatam nos elos da corrente e impulsionam a máquina para a frente. Grupos de segmentos permitem a substituição de peças específicas sem a necessidade de desmontar toda a transmissão final. As rodas-guia dianteiras guiam a corrente e mantêm a tensão correta. O ajustador da esteira, localizado atrás de cada roda-guia, define a tensão da esteira.

A Fortune fabrica essas peças-chave do material rodante para atender aos padrões de produção da ITR e às dimensões de instalação do fabricante original. Isso garante um encaixe perfeito para máquinas como os tratores de esteira Caterpillar D7G, D6H/D6R/D6T e as escavadeiras Komatsu D65PX-12. Um diagrama de peças do material rodante da escavadeira ajuda a identificar cada componente e entender sua posição. A manutenção adequada do material rodante de equipamentos pesados ​​começa com o conhecimento da função de cada peça. Ao analisar um diagrama de peças do material rodante da escavadeira, você vê como as rodas dentadas, as rodas-guia e os tensionadores se conectam. Os controles de qualidade da Fortune incluem testes de dureza e usinagem de precisão em cada lote de produção.

Como as peças do trem de pouso funcionam como um sistema

Os componentes do material rodante da sua escavadeira não operam isoladamente. Cada componente depende dos outros para manter o alinhamento, a tensão e a tração. A Fortune projeta cada peça para atender às dimensões do fabricante original, garantindo o equilíbrio de todo o sistema.

Interdependência de componentes e padrões de desgaste

A roda dentada motriz traciona a corrente da esteira, que é suportada pelas guias da roda guia dianteira e pelos roletes inferiores. Os roletes de apoio sustentam a espira superior da corrente. A mola de recuo da roda guia absorve os impactos e mantém a tensão através do ajustador da esteira. Os flanges dos roletes e os flanges da roda guia mantêm a corrente alinhada lateralmente. Ao instalarSegmentos de transmissão final Caterpillar Forge para peças de trator, os dentes da roda dentada encaixam corretamente nas buchas da corrente e transferem a potência suavemente.

Essa interdependência significa que uma peça desgastada acelera o dano em outras partes. Uma corrente esticada não corresponde mais ao passo da engrenagem. As buchas se elevam sobre as faces dos dentes e criam cargas de impacto. Dentes da engrenagem com ganchos indicam que a corrente ultrapassou seu limite de desgaste. Flanges do tensor desgastados permitem que a corrente se desloque e degradem a banda de rodagem do tensor. A Fortune utiliza materiais de alta qualidade e tratamento térmico avançado para prolongar a vida útil e reduzir a frequência de substituição.

Sinais de desgaste na parte inferior da carroceria aos quais você deve estar atento.

É importante identificar problemas comuns de desgaste antes que eles causem paradas na fábrica. Observe estes indicadores durante a inspeção:

• Flecha da esteira superior a 45 mm em uma escavadeira de 20 toneladas ou alongamento do passo superior a 2%.
• Parafusos das sapatas da esteira ausentes ou soltos
• Rachaduras visíveis nos roletes e nas rodas guia.
• Desgaste irregular dos rolos, áreas planas ou desgaste em padrão de serra.
• Padrão de barbatana de tubarão nos dentes da engrenagem
• Sons de vibração ou estalos durante a operação.

O desgaste irregular na face do rolete guia indica um problema de alinhamento. A oscilação do rolete guia indica falha no rolamento. Padrões de desgaste assimétricos em todos os roletes sugerem desalinhamento da estrutura. Rachaduras perto dos furos de montagem dos roletes da esteira ou dos eixos de articulação revelam áreas de alta tensão. Esses sinais indicam quando agendar a manutenção. As peças Fortune atendem aos padrões de produção da ITR e às dimensões de instalação do fabricante original, portanto, as substituições restauram o equilíbrio do sistema. Um diagrama das peças do material rodante da escavadeira ajuda a rastrear como o desgaste em uma área afeta os componentes conectados. A manutenção preventiva regular e a substituição imediata das peças desgastadas mantêm o material rodante de seus equipamentos pesados ​​funcionando de forma confiável.

Manutenção do material rodante da escavadeira para máxima vida útil

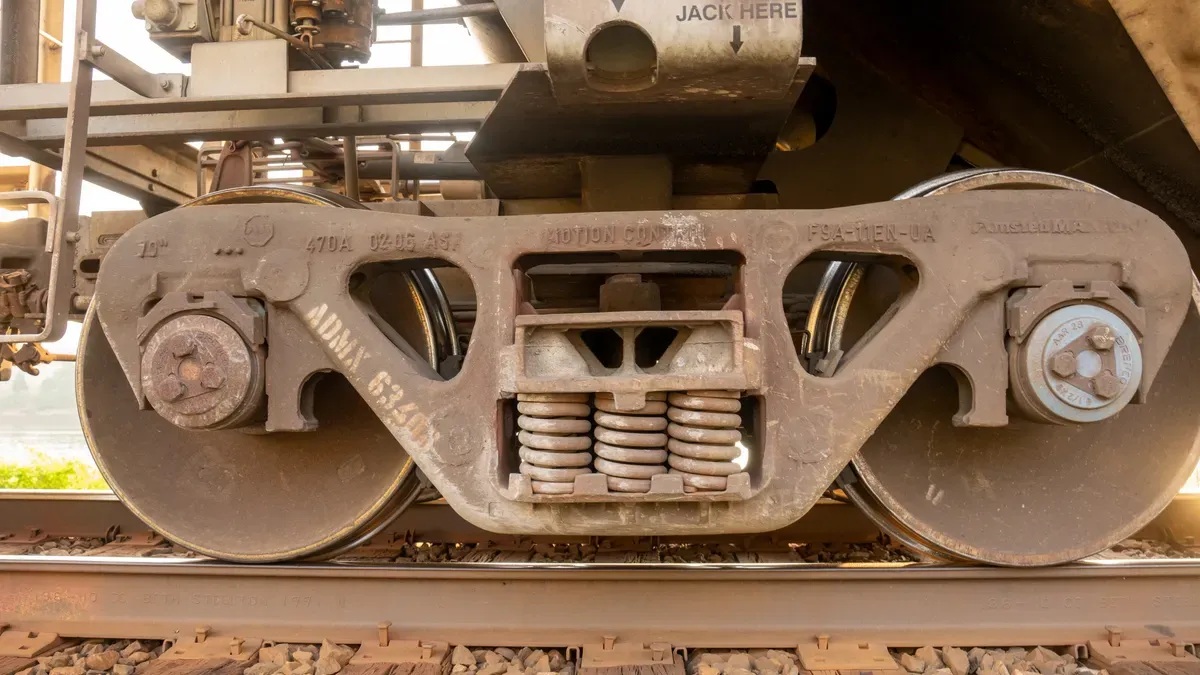

Fonte da imagem: pexels

A Fortune apoia a manutenção preventiva através do fornecimento direto da fábrica e da fabricação personalizada com base em seus desenhos. Verificações diárias protegem seu investimento. Inspecione a tensão da esteira, o aperto dos parafusos e a condição dos roletes a cada turno. Limpe a lama e os detritos compactados, pois o material endurecido age como um abrasivo. Verifique se há vazamentos de óleo nas vedações dos roletes e das rodas-guia. Bata levemente nos parafusos suspeitos com um martelo; um som abafado indica que estão soltos. Meça a folga da esteira no ponto médio entre a roda-guia e a roda dentada. Verifique a tensão em relação às especificações do fabricante. Ajuste a tensão de acordo com as condições do terreno, já que terrenos rochosos exigem configurações diferentes de solos macios. Essas dicas de manutenção evitam que pequenos problemas se transformem em grandes falhas.

Melhores práticas para inspeção diária

Realize inspeções diárias como sua primeira linha de defesa. Verifique os níveis de fluidos, vazamentos visíveis, peças soltas e mangueiras rachadas. Examine pinos e buchas em busca de desgaste anormal. Procure por danos nas proteções ou componentes do material rodante. A cada 250 horas de operação, realize inspeções detalhadas, abrangendo oito pontos de desgaste: altura da garra, alongamento do passo da corrente, diâmetro da bucha, altura do dente da roda dentada, folga lateral e desgaste da roda guia dianteira, condição da banda de rodagem e da vedação do rolete da esteira, condição do rolete de apoio e tensão da mola de recuo. A tensão incorreta da esteira aumenta os custos de propriedade e operação. Esteiras muito apertadas aumentam o atrito em pinos, buchas, rodas guia e roletes, podendo reduzir a vida útil do material rodante em 50%. Esteiras muito frouxas causam afundamento, desalinhamento da roda dentada e risco de descarrilamento. Essas dicas de manutenção mantêm a manutenção do material rodante da sua escavadeira em dia.

Quando substituir versus reparar peças do material rodante

A Fortune oferece peças como conjuntos completos de esteiras ou componentes individuais, incluindo roletes, segmentos de roda dentada, rodas-guia e proteções. Peças de reposição de qualidade restauram o desempenho aos níveis originais de fábrica. A Fortune fornece peças de reposição para escavadeiras de esteira, tratores de esteira e retroescavadeiras em condições severas e de alta abrasão. Avalie o preço de compra inicial, a vida útil esperada, a mão de obra de instalação, o custo do tempo de inatividade, o impacto em outros componentes e o suporte do fornecedor. Peças premium são adequadas para máquinas críticas de alto desgaste, onde o tempo de inatividade é prejudicial. Opções mais econômicas podem ser adequadas para máquinas secundárias mais antigas. Confiável.Exportadores de peças de material rodante para escavadeirasAssim como a Fortune, oferecemos soluções duráveis. Saber quando substituir peças evita falhas catastróficas. Inspeções regulares e substituições rápidas protegem o material rodante de equipamentos pesados.

Um material rodante em bom estado é a base da confiabilidade e produtividade de uma escavadeira. Esteiras, roletes, rodas-guia e rodas dentadas desempenham papéis vitais. Inspeções regulares e a substituição imediata das peças do material rodante da escavadeira evitam paradas dispendiosas. Adote um cronograma de manutenção proativa, realize inspeções gratuitas nas esteiras e escolha peças de reposição duráveis ​​e testadas que atendam às especificações do fabricante original. A manutenção preventiva protege seu equipamento por muitos anos.

Perguntas frequentes

Com que frequência você deve inspecionar as peças do material rodante da sua escavadeira?

Você deve inspecioná-los a cada turno, verificando a tensão da esteira, o aperto dos parafusos e a condição dos roletes. Realize medições detalhadas a cada 250 horas de operação para detectar o desgaste precocemente.

É possível substituir componentes individuais do trem de pouso em vez do conjunto completo?

Sim. A Fortune fornece roletes, segmentos de roda dentada, rodas-guia e proteções como peças separadas. Você também pode encomendar conjuntos completos de corrente de esteira quando vários componentes se desgastarem simultaneamente.

Quais são os sinais de que a parte inferior do seu veículo precisa de atenção imediata?

Fique atento a sinais como folga na esteira, parafusos de fixação ausentes, roletes trincados, dentes da roda dentada em forma de barbatana de tubarão e ruídos de batida na esteira. Esses sinais indicam que você deve agendar uma inspeção ou substituição sem demora.
