Como ler números de peça de material rodante: Um guia de referência cruzada OEM / Berco / ITMGuia de referência

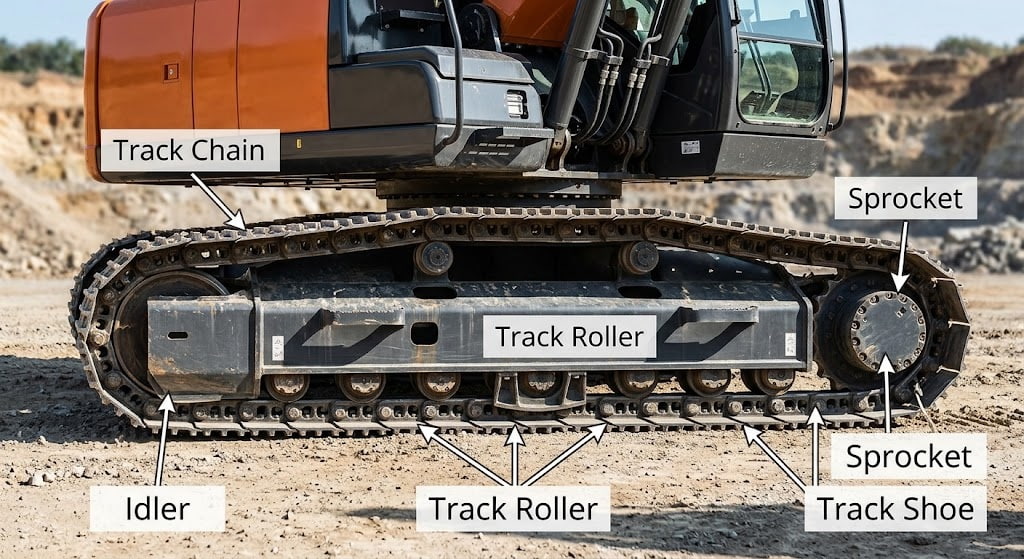

As peças de material rodante estão entre os componentes substituídos com mais frequência em máquinas de esteira e também são as peças solicitadas com mais frequência por número em vez de descrição. Cada fabricante usa seu próprio sistema de numeração. Um número de equipamento original da Caterpillar, Komatsu ou Liebherr não corresponderá ao número usado pela Berco, ITM ou outro fornecedor de peças de reposição, mesmo quando as peças forem funcionalmente iguais. É por isso que uma verificação de referência cruzada é importante antes de cada pedido. Este guia explica como os números de peça são geralmente estruturados, quais informações você precisa para uma referência cruzada confiável e onde encontrar o número original na máquina. Se você lida com pedidos de substituição frequentes, também ajuda trabalhar com um catálogo que organiza referência cruzada de peças de material rodante de escavadeira dados por modelo de máquina e tipo de componente, para que o número correto possa ser confirmado rapidamente.

Por que os números de peça importam mais do que você pensa

Um número de peça não é apenas um rótulo. Ele codifica em qual máquina a peça se encaixa, em qual posição ela pertence e, às vezes, para qual linha de produção ela foi construída. Usá-lo corretamente produz benefícios práticos:

• Menos pedidos errados e menos frete de devolução.
• Menor tempo de inatividade, porque a peça correta chega na primeira vez.
• Cotações mais rápidas, já que o fornecedor pode precificar a partir do número em vez de fotos.
• Melhor controle de estoque, porque cada número corresponde a um item.
• Qualidade consistente, já que o número identifica a especificação exata necessária.

O inverso também é verdadeiro. Um número que parece quase correto, com um dígito ou sufixo diferente, geralmente significa uma peça que não servirá. Os componentes do material rodante são pesados e caros para enviar, portanto, o custo de um número errado é muito maior do que para peças pequenas.

Como os números de peça OEM são geralmente estruturados

Os números de equipamento original diferem entre os fabricantes, mas a maioria segue uma lógica semelhante. O número normalmente inclui uma referência de grupo ou família, uma sequência única e, às vezes, um código de revisão.

• Referência de grupo ou família: um prefixo que indica o grupo de componentes, como material rodante, motor ou peças hidráulicas.
• Sequência: o conjunto principal de dígitos que identifica o item individual dentro do grupo.
• Sufixo de revisão ou variante: uma letra ou dígito que mostra uma versão atualizada ou alternativa.
• Vinculação de modelo: em muitos sistemas, o mesmo número base é compartilhado por vários modelos de máquina, e é por isso que a lista de modelos deve ser verificada.

Dois avisos valem a pena lembrar. Primeiro, os mesmos dígitos podem aparecer nos sistemas de diferentes fabricantes com significados completamente diferentes. Segundo, um número substituído pode ser trocado por um mais novo para a mesma peça, portanto, um número antigo deve ser verificado em relação aos dados atuais em vez de assumido como válido.

Como os números Berco e ITM diferem

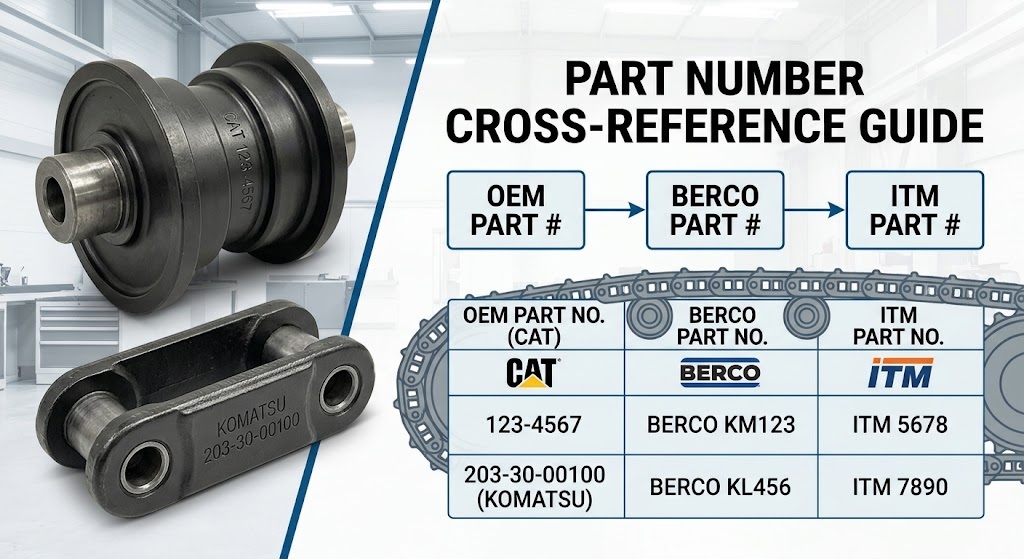

Especialistas em peças de reposição como Berco e ITM fabricam peças para uma ampla gama de máquinas e usam seus próprios sistemas internos de numeração. Esses números não são traduções do número OEM. Eles são entradas de catálogo independentes que descrevem a mesma peça física.

Este é o ponto principal para os compradores: a referência cruzada não é uma questão de converter um formato de número em outro. É uma questão de corresponder à especificação física. Diâmetros de furo e eixo, tipo de flange, passo do elo, largura da sapata e dimensões de montagem são o que realmente decide se uma peça funciona, e os números são apenas uma maneira de localizar essa especificação em um catálogo.

Como esses catálogos cobrem muitas marcas, a mesma família de componentes aparece repetidamente sob diferentes nomes de máquinas. Um bom exemplo é o material rodante de escavadeiras europeias, onde uma máquina pode ser cotada com um número original e um número de peça de reposição correspondente que não se parece em nada com ele. Operadores comparando um rolo inferior equivalente Berco para escavadeiras Liebherr com a peça original estão realmente comparando dimensões, não formatos de número, e essa é a comparação que determina se a peça servirá.

Tabela 1: O que cada parte de um número geralmente lhe diz

A tabela abaixo resume o significado típico de cada elemento. Trate-o como um padrão geral em vez de uma regra, porque cada fabricante aplica suas próprias convenções.

Tabela 2: Informações necessárias para uma referência cruzada confiável

Os fornecedores só podem confirmar uma correspondência quando recebem as informações corretas. A lista a seguir é o que uma referência cruzada profissional normalmente exige.

Tabela 3: Onde encontrar o número original

Antes de fazer o pedido, reserve alguns minutos para localizar o número original. Isso economiza muito mais tempo do que leva.

Erros comuns ao fazer referência cruzada

A maioria dos erros de pedido segue um pequeno número de padrões:

• Corresponder apenas pelo nome do modelo, sem verificar a faixa de número de série.
• Assumir que um número de reposição é uma tradução direta do número OEM.
• Ignorar detalhes de posição, como roletes de flange simples versus flange dupla.
• Usar um número obsoleto sem confirmar a substituição atual.
• Comparar dimensões gerais, mas ignorar o passo do elo, o espaçamento dos furos dos parafusos ou a largura da sapata.
• Pedir apenas por fotos, sem nenhuma dimensão medida.

Cada um desses erros pode ser evitado com uma pequena lista de verificação. O hábito mais útil é registrar os detalhes e as dimensões da máquina uma vez, mantê-los no arquivo de serviço e reutilizá-los para cada pedido futuro de material rodante.

Um exemplo prático: sapatas de esteira e roletes

Considere duas situações comuns. Na primeira, um operador precisa de roletes de esteira para uma escavadeira europeia e tem apenas um número original que o revendedor local não possui mais em estoque. A abordagem correta é confirmar o modelo da máquina e a faixa de número de série, medir o diâmetro do rolete, o diâmetro do eixo e o tipo de flange, e então solicitar ao fornecedor a entrada do catálogo que corresponda a essas dimensões.

Na segunda situação, um proprietário opera vários tratores Caterpillar de tamanhos diferentes e precisa manter sapatas de esteira em estoque. Como as máquinas diferem no passo do elo e na largura da sapata, as peças não são intercambiáveis entre os modelos, e cada máquina precisa de sua própria entrada confirmada. Trabalhar a partir de um catálogo organizado por máquina e componente, como a referência para números de peça de sapata de esteira Caterpillar D6H D7G D8T torna prático confirmar o número correto para cada máquina e evitar misturar estoques que parecem semelhantes, mas não servem.

Perguntas frequentes

Posso usar um número OEM para pedir uma peça de reposição (aftermarket)?

Sim, e é a prática normal. O fornecedor usa o número OEM como ponto de partida para localizar a especificação de reposição equivalente em seu catálogo.

E se o número da peça estiver desgastado ou faltando?

Meça a peça e confirme o modelo da máquina e o número de série. Dados dimensionais mais fotos geralmente são suficientes para um fornecedor identificar o item correto.

As peças Berco e ITM são intercambiáveis entre si?

São marcas separadas com catálogos separados. Uma peça de qualquer uma das marcas pode servir na mesma máquina, mas a compatibilidade deve ser confirmada pela especificação, não presumida pela marca.

Um número substituído significa que a peça antiga está obsoleta?

Não necessariamente. Um número substituído geralmente mostra uma versão atualizada da mesma peça. Pergunte ao fornecedor qual número é o atual e intercambiável.

Por que as mesmas dimensões aparecem sob vários números de peça?

Diferentes fabricantes listam a mesma especificação física sob seus próprios números de catálogo, e uma peça pode servir em vários modelos de máquina. Confirmar a lista de modelos faz parte de uma referência cruzada adequada.

Conclusão

Ler números de peças de material rodante é uma habilidade construída sobre dois hábitos: entender que os números OEM, Berco e ITM são sistemas de catálogo separados e confirmar a especificação física em vez de confiar em um número de aparência semelhante. Registre o modelo da máquina, o número de série e as dimensões principais uma vez, mantenha-os com os registros de serviço e use-os para cada pedido de material rodante. Feito dessa forma, a referência cruzada torna-se uma rotina rápida em vez de uma fonte de peças erradas e tempo de inatividade extra.
