Por que uma haste de caçamba desgastada prejudica o desempenho da sua escavadeira?

A haste de ligação da caçamba é uma peça pequena que a maioria dos operadores só percebe quando algo dá errado. No entanto, ela fica no ponto onde o cilindro da caçamba transfere sua força para a caçamba e trabalha sob carga constante a cada escavação da máquina. Quando uma haste de ligação da caçamba se desgasta, os sintomas se espalham por toda a parte frontal da máquina: a caçamba perde força, o ângulo de escavação muda e os pinos começam a bater. Escolher uma peça de reposição é mais fácil quando você entende o que a peça faz, como ela se desgasta e quais medidas devem ser compatíveis com a sua máquina. Se você estiver comparando opções, é útil começar pelas disponíveis.Link do baldeSelecione os tipos e anote qual deles corresponde ao modelo da sua escavadeira e ao layout da articulação.

O que é um Bucket Link e qual a sua função?

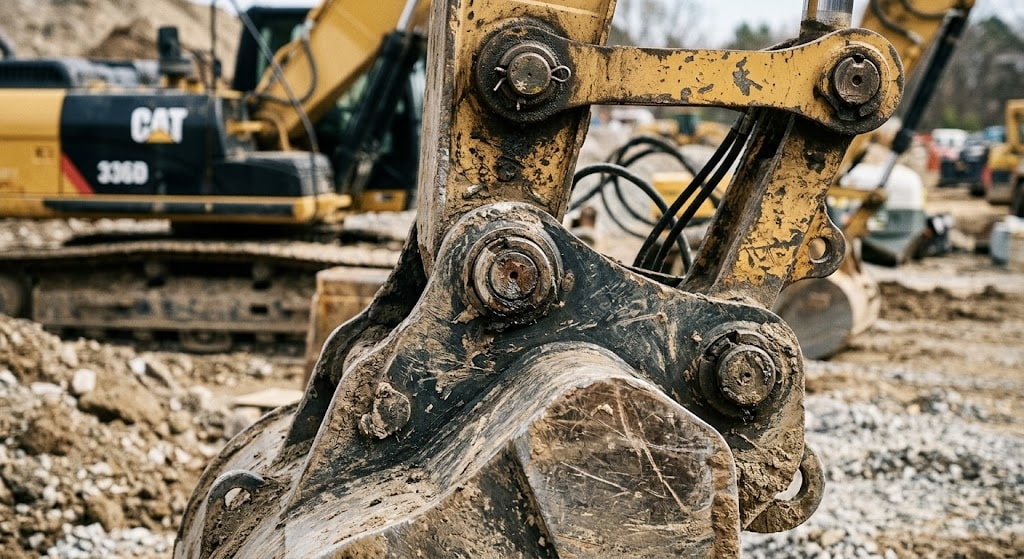

Uma haste de ligação da caçamba, frequentemente chamada de haste em H devido ao seu formato, é a peça intermediária entre o cilindro da caçamba e a própria caçamba. O cilindro empurra a haste, a haste empurra a caçamba, e a geometria dessa ligação determina quanta força e rotação chegam à caçamba.

A peça funciona como um elemento de um pequeno grupo de ligação, que normalmente inclui:

• O cilindro da caçamba, que fornece a força hidráulica.
• A haste de ligação (haste H), que transfere força e altera o ângulo de aplicação.
• A haste guia ou polia intermediária, que mantém a caçamba se movendo no arco correto.
• Os pinos e buchas permitem a rotação em cada junta.
• A caçamba e seus suportes de fixação, que recebem a carga.

Como essas peças trabalham em conjunto, o desgaste em um ponto altera a carga.Nos outros casos, um furo de pino desgastado na haste de ligação da caçamba, por exemplo, aumenta a folga na articulação, o que, por sua vez, carrega a haste guia e as orelhas da caçamba de forma desigual.

Por que os links de balde se desgastam

As conexões de bucket raramente falham devido a um único evento. Na maioria dos casos, o desgaste se acumula por uma combinação de fatores:

• Cargas de impacto ao escavar rochas, solo duro ou terreno compactado.
• Lubrificação insuficiente ou irregular dos pinos e buchas.
• Poeira e partículas abrasivas penetram nas juntas dos pinos.
• Pinos desgastados, que permitem movimento que alarga os orifícios dos pinos.
• Operar além da capacidade nominal da máquina, como por exemplo, usar uma caçamba de tamanho excessivo.
• Cargas laterais resultantes da escavação em ângulo ou do movimento de oscilação da caçamba enquanto esta está carregada.

As juntas de pino geralmente são as primeiras áreas a apresentar desgaste, pois suportam toda a carga em uma pequena área de contato. Quando os furos dos pinos ficam ovalados, toda a articulação começa a se mover incorretamente e o reparo se torna mais caro do que uma simples troca de pino e bucha.

Sinais de que um link de bucket precisa de atenção.

A inspeção regular do engate dianteiro é uma das práticas de manutenção mais baratas para uma escavadeira. Fique atento a estes sinais:

• Folga ou movimento visível entre a ligação, o cilindro e as orelhas do balde.
• Ruído de batida ou pancada quando o cilindro da caçamba se move.
• Vazamento de graxa nas juntas dos pinos ou juntas que não aceitam graxa.
• Ângulo da caçamba alterado ou caçamba que não se curva mais completamente.
• Orifícios alongados, ovais ou rachados.
• Rachaduras nas soldas ou na chapa do corpo da ligação.

Ignorar esses sinais é caro. Quando os furos dos pinos na articulação ou as orelhas de fixação da alavanca estiverem danificados além da tolerância, o reparo exigirá soldagem, mandrilamento de precisão ou um novo conjunto de articulação.

Especificações importantes a confirmar antes de encomendar

A ligação da caçamba deve ser exatamente compatível com a articulação da máquina. Confirme cada ponto abaixo com o fornecedor antes de fazer o pedido.

Elos, pinos e buchas funcionam como um sistema único.

A substituição apenas da haste raramente resolve o problema por completo. Pinos, buchas e o corpo da haste sofrem desgaste uns contra os outros, e a combinação de uma haste nova com pinos desgastados provoca um novo desgaste acelerado. A tabela abaixo resume a relação entre as peças.

De forma geral, a substituição dos pinos e buchas juntamente com a articulação, e a instalação de novas vedações ao mesmo tempo, proporciona o resultado mais duradouro com o menor custo total.

Dicas de manutenção para prolongar a vida útil do produto.

Bons hábitos prolongam a vida útil da articulação da caçamba e protegem as peças mais caras ao redor:

• Lubrifique a articulação no intervalo recomendado, não apenas quando houver ruído.
• Lubrifique a máquina após a lavagem, pois a água pode empurrar a sujeira para as juntas.
• Verifique regularmente o jogo conjunto e registre as medições para identificar tendências.
• Mantenha o tamanho da caçamba dentro da capacidade da máquina.
• Use movimentos suaves e controlados de escavação, em vez de forçar a caçamba em materiais duros.
• Repare pequenas rachaduras e buchas desgastadas antes que afetem o corpo da articulação.

A maioria das falhas prematuras nas articulações se deve a duas causas: falta de lubrificação e funcionamento contínuo após o surgimento de folga. Ambas são fáceis de evitar.

Como encomendar o balde certo (link)

Quando estiver pronto para fazer o pedido, prepare os seguintes detalhes para que o fornecedor possa confirmar a peça correta:

• Marca, modelo e número de série da escavadeira.
• Posição do cilindro e da articulação, como por exemplo, a articulação da caçamba ou do engate rápido.
• Número de peça original do link antigo ou do manual de peças da máquina.
• Diâmetros dos pinos em cada posição da ligação.
• Distâncias entre os centros dos furos e espessura da placa.
• A presença de um engate rápido é importante, pois altera o layout da articulação.

Para máquinas como a Komatsu PC200-7 e PC300-8, o layout da articulação é bem conhecido, e a correspondência dos tamanhos corretos dos pinos e das distâncias entre centros é o que faz a diferença entre uma peça que encaixa e uma que não encaixa. Os operadores de máquinas pesadas frequentemente comparam a geometria da peça candidata com a original antes de fazer o pedido, e verificar umaLink da caçamba da escavadeiraO projeto específico para esses modelos é a maneira prática de confirmar o espaçamento correto dos pinos, a espessura e a disposição das buchas. Solicite ao fornecedor que confirme todas as dimensões em relação ao modelo da sua máquina antes do envio.

Perguntas frequentes

Como posso saber se o elo do meu balde está gasto?

Verifique se há folga nas juntas, ruídos de batida, furos ovais nos pinos e se a caçamba não se curva completamente. Qualquer um desses sinais indica que a articulação deve ser inspecionada.

É possível reparar uma haste de alavanca desgastada em vez de substituí-la?

Pequenas fissuras e buchas desgastadas podem, por vezes, ser reparadas por uma oficina qualificada. Orifícios ovais nos pinos ou uma carcaça deformada geralmente indicam que a substituição é a opção mais segura.

Preciso substituir os pinos e buchas da ligação?

É altamente recomendável. Pinos e buchas novos protegem a nova articulação e mantêm todo o conjunto firme, o que geralmente custa menos do que reparos repetidos.

Por que o ângulo da minha caçamba muda com o tempo?

O desgaste nas juntas dos pinos alarga os furos e altera a geometria da articulação, o que modifica o ângulo da caçamba e reduz a força de curvatura.

Com que frequência se deve lubrificar a articulação da caçamba?

Siga as instruções do manual da máquina quanto ao intervalo de lubrificação e aplique com mais frequência em condições de poeira, umidade ou alta carga. Lubrificar com frequência é mais barato do que substituir os pinos.

Conclusão

A haste de ligação da caçamba é pequena, mas é ela que transmite a força que faz a caçamba funcionar. Inspecione a haste de ligação regularmente, mantenha as juntas lubrificadas e substitua pinos, buchas e vedações juntamente com a haste quando houver desgaste. Confirmar as dimensões dos pinos, as distâncias entre centros e os detalhes do modelo antes de fazer o pedido evita os problemas de encaixe mais comuns e mantém a máquina escavando com desempenho máximo, em vez de perder força devido a uma haste de ligação solta e desgastada.
